產品介紹

  ER磁芯的橫截面介于E形磁芯和罐形磁芯之間，它們被廣泛應用于開關電源和多種電子線路中。ER磁芯的圓形中間支柱能夠減小繞組電阻，此外相較于矩形中柱的平面磁芯，ER磁芯的空間利用率和屏蔽性能都較高，與非平面磁芯相比，ER磁芯具有更低的高度和更好的耐熱性能，ER型變壓器常用型號有ER-28，ER-35，ER-40，ER-42等。

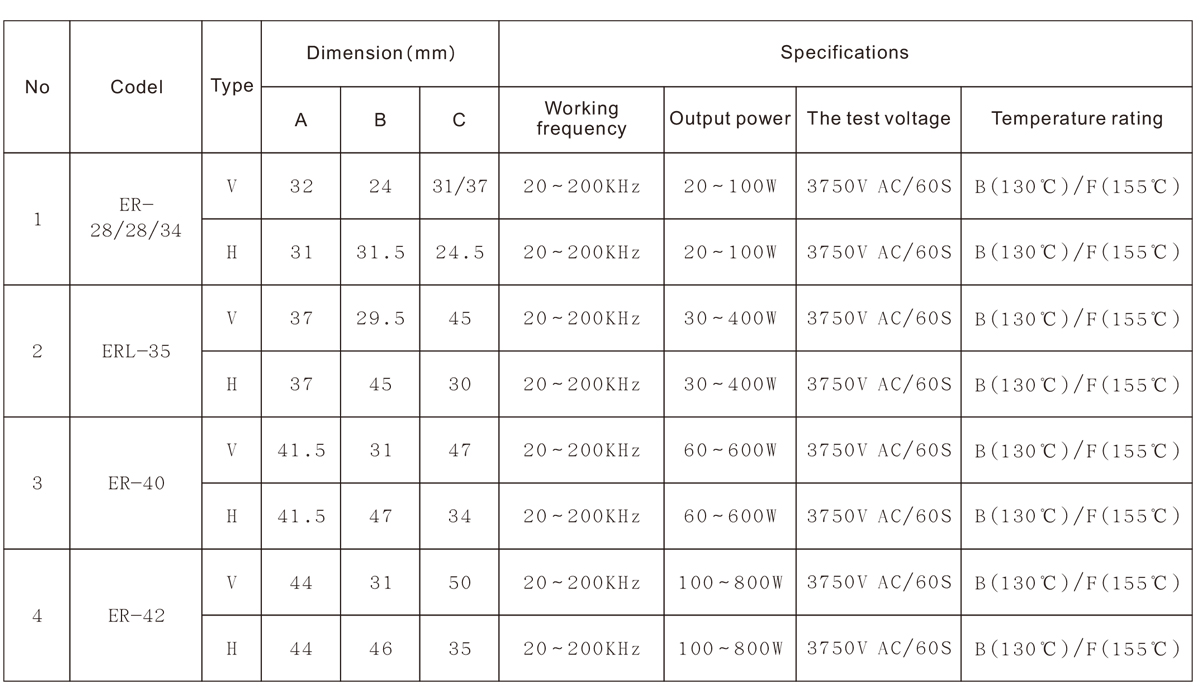

產品的外形尺寸及特性參數

說明:

1.H:臥式類型

2.V:立式類型

3.以上表格只列出我司常規(guī)產品的尺寸和參數，隨著磁材特性和工作頻率的不同，最大輸出功率會有所不同，表中數據僅供參考，我司擅長為客戶做個性化的優(yōu)化設計。
